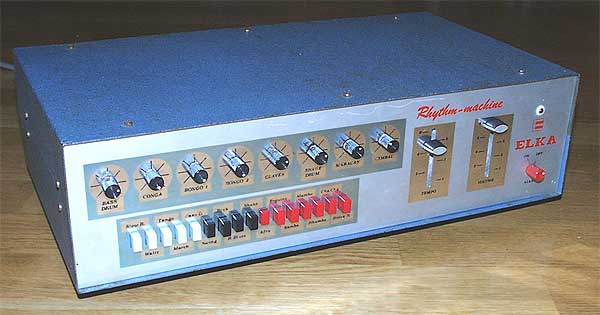

Ein Rhythmusgerät
aus dem Hause Elka. Vermutlich normalerweise in eine Orgel eingebaut, ist
die Firma Elka auf die Idee gekommen, die Elektronik in ein externen Gehäuse
zu packen und eine Stand Alone Beatbox mit dem einfallsreichen Namen "Rhythm-machine"
für rhythmenlose Heimorgeln zu schaffen. So hört es sich dann
auch an. Die, vermutlich in einem ROM gespeicherten, Rhythmen klingen etwas
abwechslungsreicher, aber auch phantasievoller, als in herkömlichen
Preset Beatboxen. Den Bezeichungen sollte man da nicht zu viel Aufmerksamkeit
widmen:
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Auch hier wieder das bewährte Paar aus Tempo und Lautstärke (Schiebe-) Regler. Eine Down Beat LED und ein Start / Stop Drehschalter! Der Netzschalter befindet sich auf der Rückseite des Gerätes. Hier finden sich auch 3x 6,3mm Klinkenbuchsen für einen Hi und Lo Ausgang (nicht beschriftet, also empirisch vorgehen!) und einem Anschluss für einen Fussschalter.
Acht Drehregler lassen
die 8 vorhandenen Instrumente beliebig mischen und somit die Preset Rhythmen
in kleinem Umfang variieren. Dies erleichtert natürlich auch den nachträglichen
Einbau von Einzelausgängen! Die Instrumente nennen sich:
|
|
|
|
|
|
|
|

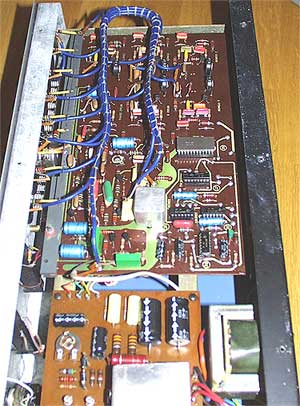

Der
Aufbau ist übersichtlich und Trimmpotis zum Sound Tuning sind gut
erreichbar und beschriftet. Die obere Hälfte der Hauptplatine nimmt
die Tonerzeugung der Trommelnachbildungen ein, also die Doppel T Filter.
Darunter links befinden sich die Rauschinstrumente. Das silberne Kästchen
in der Mitte unten beherbergt Filterspulen. Rechts unten der Taktgenerator,
die Start / Stop Steuerung und der ROM. Ganz unten sieht man dann noch
ein vorbildlich aufgebautes Netzteil. Die blauen abgeschirmten Kabel verbinden
die einzelnen Instrumenten Audio Signale mit ihren Lautstärkereglern.
Man wird geradezu eingeladen hier Einzelausgänge anzulöten!
