Dynacord Percuter Module restaurieren

von Michael Buchner

Jahrelanges Wechseln hinterlässt Spuren. Bei vielen Modulen, oft günstig aus Ebay erstanden, sind die Leiterbahnkontakte so abgenutzt, dass Percuter, P20 und Mini P gar nicht oder nur verzerrt auslesen.

So schafft man Abhilfe:

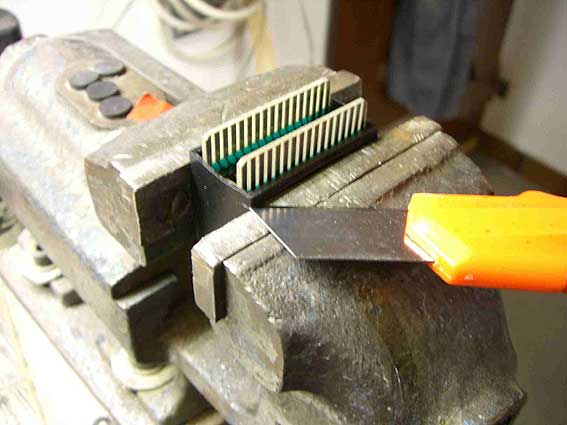

Zuerst wird das Modul so in einen Schraubstock gespannt, dass das Kunststoffgehäuse 2 bis 3 mm über dessen Backen ragt. Mit einem scharfen Cutter wird das Gehäuse zuerst vorsichtig angeritzt und dann Stück für Stück abgetrennt, wobei das Modul zum Abtrennen seiner vier Gehäuseseiten im Schraubstock viermal umgespannt werden muss.

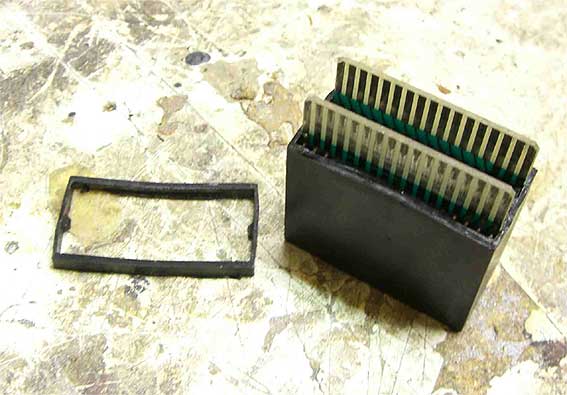

Dabei ist darauf zu achten, dass der Cutter nicht bis zur Platine vordringt und versehentlich etwa Leiterbahnen trennt. Schneidet man nur 2 bis 3 mm ab, bleibt auch ein Teil der seitlichen Rastnasen übrig, so dass die Verbindung Gehäuse / Platinen weiter bestehen bleibt.

Jetzt wird das Modul so in den Schraubstock gespannt, dass die Platinen 2 bis 3 mm über die Backen ragen und man feilt sie vorsichtig soweit ab, bis die Feile an allen Stellen auf den Backen aufliegt. Dazu benötigt man eine Metallfeile mit mittlerem bis feinem Hieb. Die Leiterbahnseite zeigt nach vorne und gefeilt wird nur in eine Richtung: Von den Leiterbahnen weg. Die Konstruktion des Moduls ist so stabil, dass dabei nichts brechen kann. Ein Atemschutz ist bei dieser Arbeit von Vorteil, da die Platinen aus glasfaserverstärktem Epoxidharz bestehen und der aufkommende Staub nicht unbedingt gesundheitsförderlich ist.

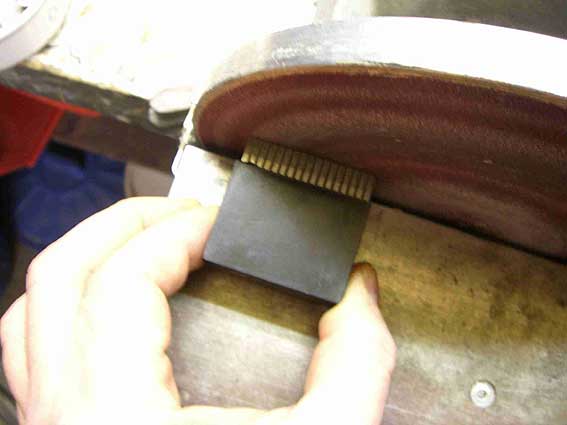

Einfacher geht es natürlich mit einer Schleifscheibe. Das aufgezogene Papier oder Leinen sollte höchstens eine Körnung von 100 aufweisen, nicht gröber. Auch hier gilt: Die Drehrichtung sollte immer von den Leiterbahnen weg verlaufen.

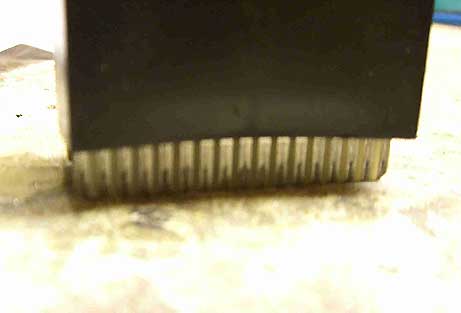

Auch das Anschleifen einer Fase (Abschrägung) auf den Platinenrückseiten bzw. an den Kanten schadet nichts, das Modul lässt sich später wesentlich leichter in die Steckplätze der Maschinen einsetzen. Alle Grate werden dann noch sorgfältig mit feinem Schmirgelleinen beseitigt. Zum Abschluss wird das Modul mit Staubsauger und einem Pinsel gereinigt und getestet.
Nach erfolgreicher Einarbeitung braucht man pro Modul noch nicht einmal 5 Minuten.

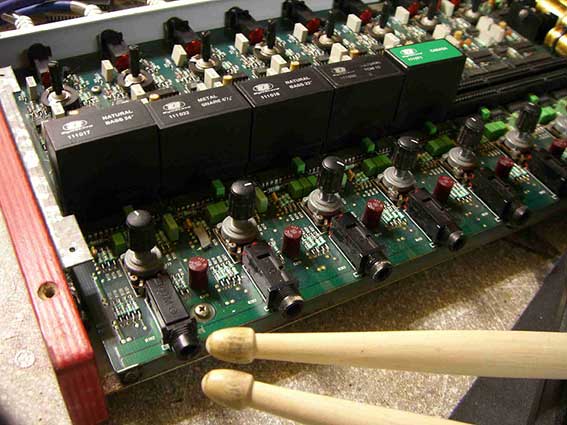

Die runderneuerten Module sind jetzt nur ein bisschen niedriger als die Originale (im Bild die Module 3 bis 5) und sollten jetzt weitere 20 Jahre funktionieren…
