Paia 5700 The Drum

Ein Bausatz der US Amerikanischen Firma PAIA, die auch mit zahlreichen anderen Musikelektronischen Bausätzen manch einen Bastler glücklich machte. Leider nicht in Europa, da hat es leider nie einen Vertrieb gegeben :-(

Man merkt dem Drum Synth an, dass er für den Einsatz in ein (Modul-) Synthesizersystem gedacht ist. Ein Triggerausgang, Cancel Eingang, externer CV Eingang für den VCO und externer Signaleingang zum VCA machen den Synth ideal zum Einsatz mit CV Synthesizer Systemen. Ich vermute mal, das der Bausatz auch aus der Prä Midi Ära ist.

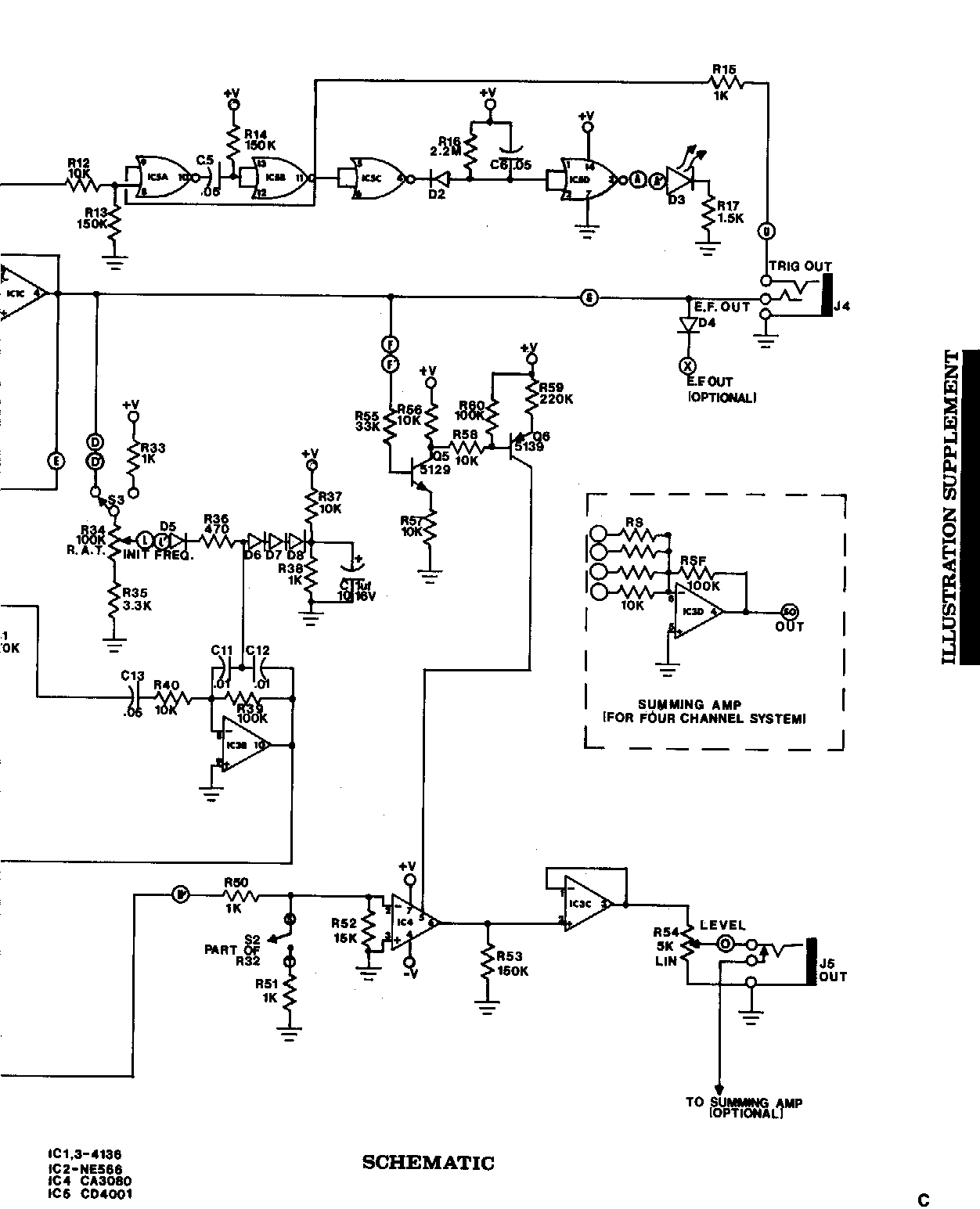

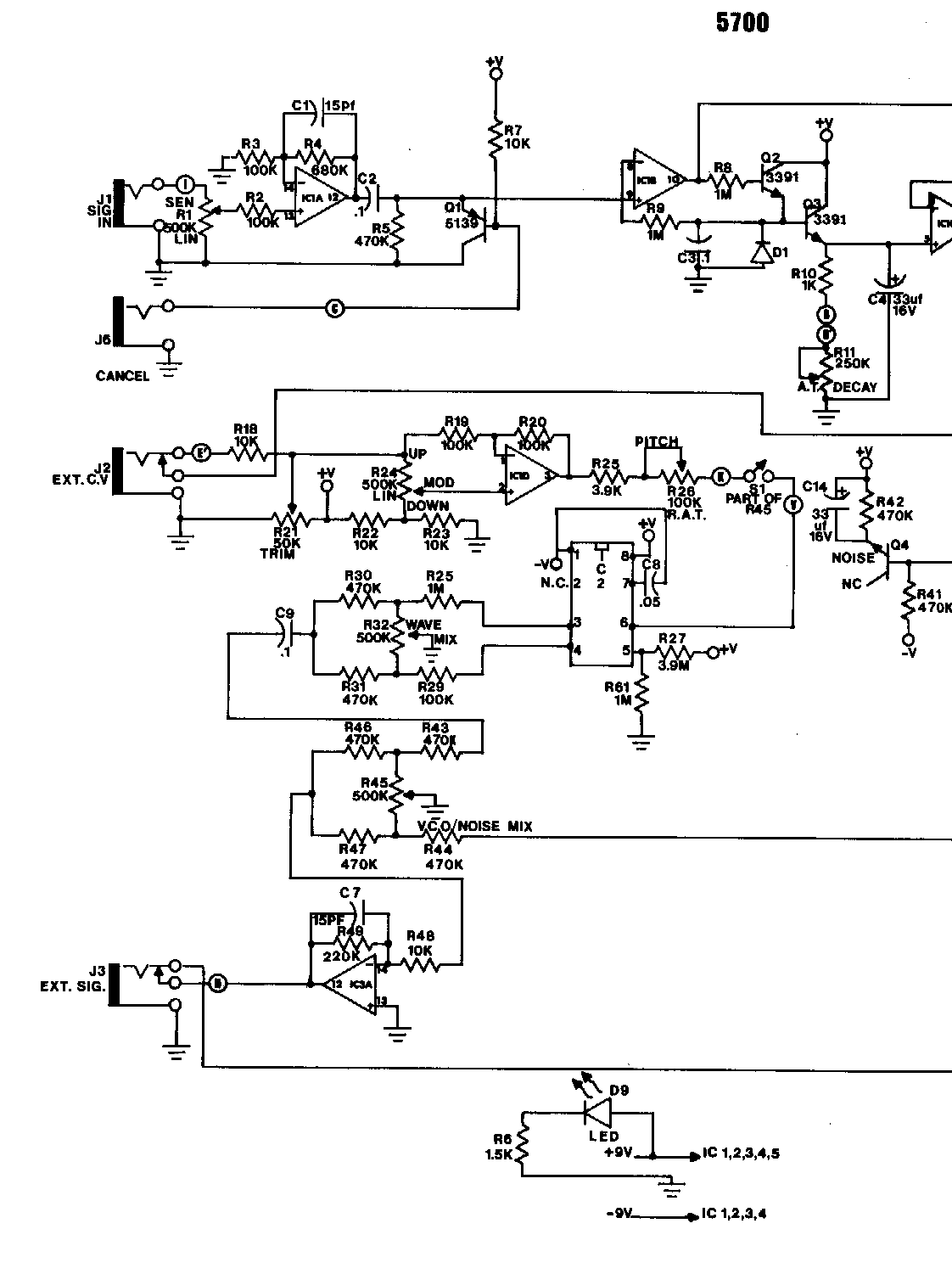

Kern der Schaltung ist ein NE 566 VCO der ein Dreieck und ein Rechtecksignal liefert dass in dieser Schaltung gemischt werden kann. Ein Rauschgenerator und ein "kleines" Filter, dass auch auf die Decay Spannung reagiert (kann abgeschaltet werden) sowie der typische OTA CA 3080 VCA runden das Bild ab.

Nie gesehen, nie gehört. Wer mehr über das Gerät weiß bitte mail an mich!
