Funkschau E Drum (7/85)

Im Zeitalter der Eprom Drum Machines wie Oberheim DX und Linn, aber auch Dynacord Percuter und Böhm Digital Drums gab es in der Elektronikzeitschrift Funkschau einen Bauplan für einen Analogen Drum Synth, dessen Ähnlichkeit mit einem Simmons SDS V unschwer zu erkennen ist. Leider war das Bild des fertigen Gerätes zu schlecht um es hier zu veröffentlichen. Es ist ein 19 Zoll Rack mit 6 Einschüben für die Drummodule und einen Mixerteil (siehe unten). Wie bei einem SDS V gibt es auch eine Art Speichermöglichkeit mit von aussen zugänglichen Trimmpotis die mit den eigentlichen Reglern umschaltbar sind. Also ein Preset und einmal Editierbar.

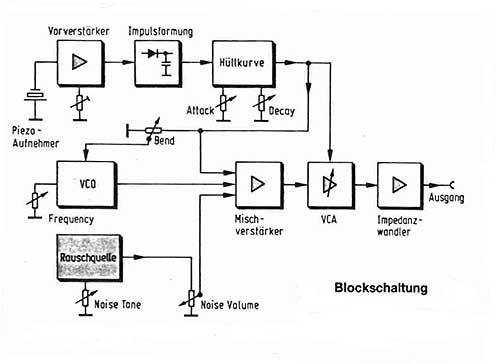

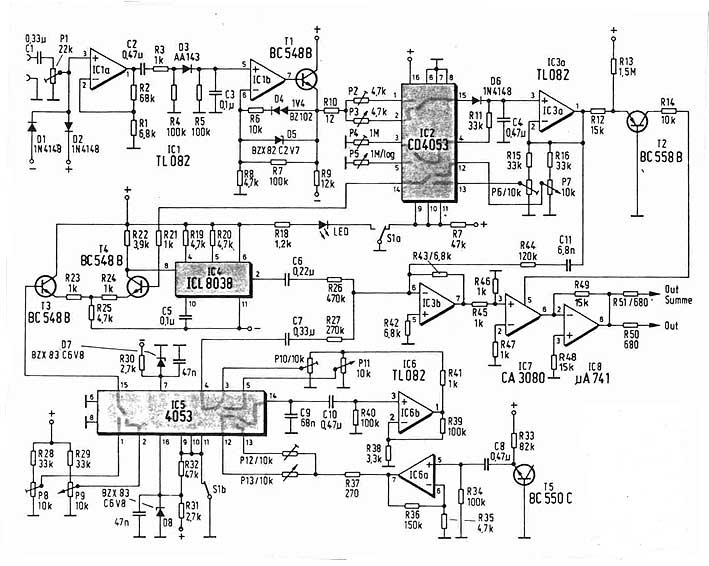

Die Impulsaufbereitung des Piezotriggers ist bekannt. Für extrem kurze Attackzeiten wird der Entladestrom nach dem IC 1b mit einem Transistor verstärkt. Die Steuerspannung steuert den VCO mit dem ICL 8038 Funktionsgenerator IC der eine Sinusspannung zur Verfügung stellt und den VCA. Ein Rauschgeneratorsignal wird zum VCO dazugemischt und kann mit einem einfachen Filter im Klang fest eingestellt werden. Special Effekt ist ein Click Effekt der durch die Kopplung der Steuerspannung mit dem Audiomischer IC 3b über R44 und C11 erfolgt. Der Click Effekt wird schwächer je länger das Decay eingestellt wird.
Zwei CMos Multiplexer schalten die 2 Reglerreihen. Da auch Wechselspannung (Audio) geschaltet wird, wird IC 5 mit Symmetrischer Versorgungsspannung gespeist.

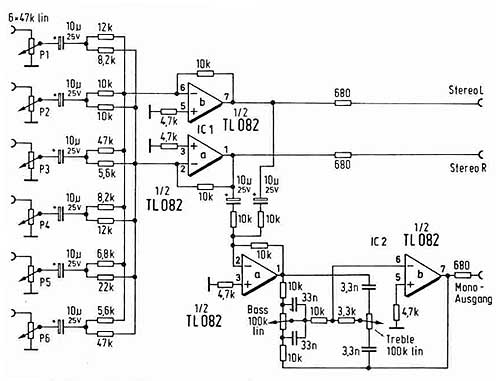

Zum Mischer gibts nicht viel zu schreiben. Alles handelsüblich. Die einzelnen Kanäle sind im Panorama fest verdrahtet und kann nur durch Umlöten der Widerstände verändert werden.

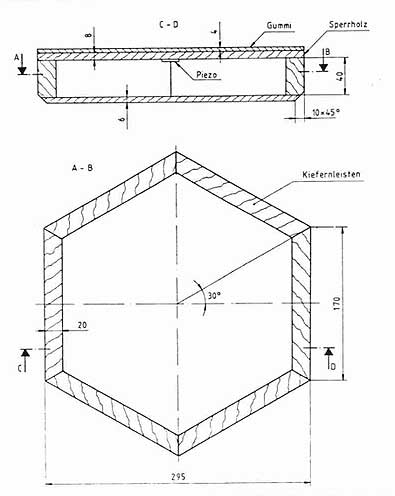

Ein kleines Highlight ist noch die Bauanleitung eines Drumpads. Obige Masse aus festen Kiefernsperrholz aussägen und verleimen. Piezo ankleben, Hohlraum im Inneren mit Dämmmaterial füllen, Klinkenbuchse anschliessen, Gummi auf die Schlagfläche kleben, fertig ist das Pad. Als Hardware zur Befestigung empfiehlt der Autor Hardware von Trommelherstellern zu verwenden. Also keine schlechte Alternative! Über Klang und Funktionalität kann ich mangels Fertiggerät nichts berichten.
